單球體橡膠接頭

Single Sphere Rubber Joint

您現在所在位置:首頁 > 產品展示 > 單球體橡膠接頭
  • KXT 單球體可曲撓橡膠接頭
  • KXT 單球體可曲撓橡膠接頭

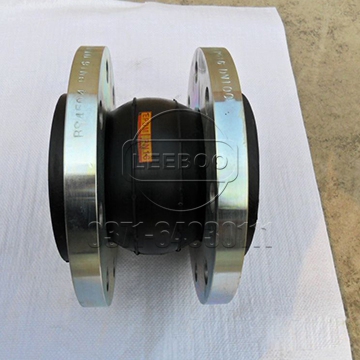

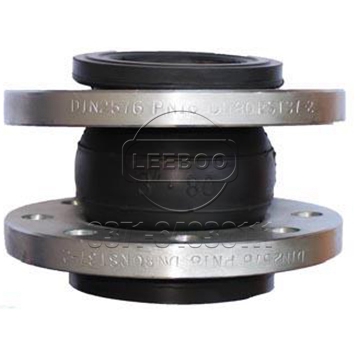

    KXT 單球體可曲撓橡膠接頭

    • 【產品別名】:可曲撓橡膠接頭、橡膠軟連接
    • 【產品規格】:【DN32mm-DN4000mm】
    • 【產品壓力】:0.6MPa-2.5MPa
    • 【減震等級】:A級
    • 【適用范圍】:【酸、堿、腐蝕類、油、熱水、冷水、壓縮空氣、壓縮天然氣等】
    • 【產品材質】:球體為天然橡膠,法蘭為碳鋼,不銹鋼
    • 【工作溫度】:-40度至80度(還可加工耐高溫橡膠接頭)

    鞏義市鑫利管道設備有限公司專業生產橡膠接頭,單球可曲撓橡膠接頭,橡膠軟接頭,橡膠接頭,伸縮接頭,傳力接頭,橡膠膨脹節,橡膠柔性接頭等一系列橡膠接頭??汕鷵舷鹉z接頭可廣泛用于供水排水、循環水、暖通空調、消防、造紙、制藥、石油化工、船舶、水泵、壓縮機、風機等管道系統。普通型用于輸送-15℃~115℃的空氣、壓縮空氣、水、海水、油、酸、堿等。特殊型用于輸送-30℃~250℃以上的上述介質或油、濃酸濃堿、固態物料。

    產品介紹

    KXT型單球體橡膠接頭專用冷水、熱水、壓縮空氣、天然氣等,它以特的設計、新穎的結構和良好的密封性能解決了因熱脹冷縮造成管道爆裂和損壞管道連接設備,有效的提高了管道的使用周期和對設備的保護。由于橡膠接頭具有良好的綜合性能,所以它廣泛用于化工、建筑、給水、排水、石油、輕重工業、冷凍、衛生、水暖、消防、電力等基礎工程,特別適用于震動較大、冷熱變化頻繁的管道。

    產品優勢

    1、它是一種高彈性、高氣密性、耐介質性和耐氣候性的管道接頭。內部致密度高、能承受較高壓力、彈性變形效果好。
    2、該產品是鞏義公司采用氣吹模具新工藝制造,系內膠層、增強層、中膠層、外膠層復合的球體和松套鍛打低碳鋼法蘭組成的產品,具有耐壓高、彈性好、位移量大、減震降噪效果好,安裝方便等特點??蓮V泛用與給排水、暖通空調、消防、壓縮機、造紙、制藥、船舶、水泵、風機等管道系統。
    3、橡膠接頭是由織物增強的橡膠件與松套金屬法蘭組成,用于管道減震降噪、補償位移的接頭。


    性能特點

    鞏義鑫利嚴格按照標準及原料質量要求,杜絕偷工減料現像,~標準即產品原料不但需要新料,還需要~級新料。由于橡膠接頭具有良好的綜合性能,所以它廣泛用于化工、建筑、給水、排水、石油、輕重工業、冷凍、衛生、水暖、消防、電力等基礎工程,特別適用于震動較大、冷熱變化頻繁的管道。

    經典案例

    單球體可曲撓橡膠接頭為金寨縣能源改革作出重要貢獻

    12月12日,金寨縣新能源優異組在全軍鄉熊家河村舉行了朝陽山風電項目開工儀式。這標志著朝陽山風電項目正式開工建設。

    據了解,朝陽山風電項目是金寨縣一項重要的招商引資項目,總投資8.4億,總裝機容量100兆瓦,建成后每年可提供2億千瓦時的清潔能源。該項目的施工標志著金寨縣在創(chuàng )建全國99.5%可再生能源示范縣工作上邁出了堅實的一步。

    儀式上,金寨縣全軍鄉則表示將夯實責任,組織保障到位;優化環境,協調服務到位;為項目建設營造好的施工環境。單球體可曲撓橡膠接頭為金寨縣能源改革作出重要貢獻,鞏義鑫利對于此項惠民工程塑造了一個負責任的大廠家光輝形象,在保證單球體橡膠接頭質量的同時,并且無償進行對于當地人員的培訓,贏得了廣大人民群眾的好評,鑫利管道專業致力管道行業三十年,產品質量值得您的信賴。

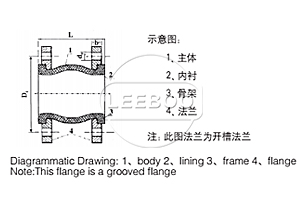

    示意圖


    零部件材料

    序號 No. 部位 Part 材料 Material
    1 主體 Body 天然橡膠(NR)、氯丁橡膠(CR)、丁基橡膠(IIR)、丁腈橡膠(NBR)、氟橡膠(FKM)、三元乙丙橡膠(EPDM)
    2 內、外襯 Inner & Outer Rubber 天然橡膠(NR) 氯丁橡膠(CR)丁基橡膠(IIR) 丁腈橡膠(NBR)氟橡膠(FKM)三元乙丙橡膠(EPDM)聚四氟乙烯(PTFE)
    3 主體骨架 Body Carcass 尼龍簾布 Nylon cord fabric
    4 增壓環 Reinforcing Ring 多股鍍銅鋼絲 Multi-strand coppering steel wire
    5 法蘭 Flange 鑄造、鍛造碳鋼 Cast and forged carbon steel(Q235)、不銹鋼 Stainless steel(201、304、316、321)、塑料 Plastic(CPVC、PVDF、PPH、UPVC、RPP)

    技術參數

    技術條件Technical parameters

    項目Item |型號Medol KXT-1 KXT-2 KXT-3 A、如介質油,酸堿物質
    B、工作溫度有特殊要求
    C、也可來函來圖定制
    D、訂貨時需說明
    A. If media is oil, acid or alkali.
    B. If special requirements for working temperature
    C. If OEM orders with drawings or samples
    D. Please Inform us about above when ordering
    工作壓力MpaWoring pressure 1.0(10) 1.6(16) 2.5(25)
    爆破壓力Mpa Burst Pressure 2.0(20) 3.0(30) 4.5(45)
    真空度 Kpa Vacuum 53.3(400) 86.7(650) 100(750)
    適用溫度℃Applicable Temperature -20℃~+115℃(特殊可達-30℃~+250℃)-20℃~+115℃(-30℃~+250℃ under special conditions)
    適用介質Applicable Medium 空氣、壓縮空氣、水、海水、熱水、油、酸、堿等Air, compressed air, water, sea water, oil, acid, alkali, etc.
    注:主要零件材料同KXT型 Note: the materials of main parts are the same with those of KXT type

    主要數據 Main date

    公稱通徑DN
    Nominal Diameter
    (mm)
    長度
    LengthLmm
    特殊長度
    LengthLmm
    軸向位移
    Axial displacement mm
    橫向位移
    Haorizontal isplacement mm
    偏轉角度
    Angular deflection(a1+a2)°
    mm

    英寸inch

    伸長Extension 壓縮Compression
    32 1.25 95 130/150 6 9 9 15
    40 1.5 95 130/150 6 10 9 15
    50 2 105 130/150/200 7 10 10 15
    65 2.5 115 130/150/200 7 13 11 15
    80 3 135 130/150/200 8 15 12 15
    100 4 150 130/200 10 19 13 15
    125 5 165 130/150/200 12 19 13 15
    150 6 180 130/150/200 12 20 14 15
    175 7 200 / 12 20 14 15
    200 8 200 130/150/210 16 25 22 15
    225 9 200 / 16 25 22 15
    250 10 230 130/150/200 16 25 22 15
    300 12 245 130/150/200 16 25 22 15
    350 14 255 130/150/200 16 25 22 15
    400 16 255 200 16 25 22 15
    450 18 255 200 16 25 22 15
    500 20 255 200 16 25 22 15
    550 22 255 / 16 25 22 15
    600 24 260 200 16 25 22 15
    700 28 260 / 16 25 22 15
    800 32 260 / 16 25 22 15
    900 36 260 / 16 25 22 15
    1000 40 260 / 18 26 24 15
    1200 48 260 / 18 26 24 15
    1400 56 350 / 20 28 26 15
    1600 64 350 / 25 35 30 10
    1800 72 350 / 25 35 30 10
    2000 80 350 / 25 35 30 10
    2200 88 400 / 25 35 30 10
    2400 96 400 / 25 35 30 10
    2600 104 400 / 25 35 30 10
    2800 112 400 / 25 35 30 10
    3000 120 400 / 25 35 30 10
    注:1、特殊要求可按用戶圖紙制作,可選配(GB、JB、HG、CB、ANSI、DIN、BSEN、NF、EN、JIS、 等)法蘭標準生產。橡膠球體可做天然橡膠、三元乙丙橡膠、氯丁橡膠、丁基橡膠、丁晴橡膠、氟橡膠等。
    2、懸空給水使用DN200以上產品,管道必須有固定支撐或固定托架,否則產品應安裝防拉脫裝置。
    Notes: 1. For OEM orders with special requirement, rubber joints can be made according to customers' drawings. Generally, flange standard is 9115.1-2000, other GB, JB, HG, CB, ANSI, DIN, BSEN, NF, EN, JIS, flanges are also available upon request. Material of rubber body can be NR natural rubber, EPDM, Neoprene, IIR butyl rubber, NBR Buna-N, FKM, etc.
    2.When rubber joints size above DN200 are used for overhead water supply system, the pipes must be equipped with fixed supports or fixed brackets, otherwise control units shall be installed on rubber joints.
    3.Matching flanges of rubber joints shall be valve flanges or 9115.1(RF) flanges.
