單球體橡膠接頭

Single Sphere Rubber Joint

您現在所在位置:首頁 > 產品展示 > 單球體橡膠接頭
  • KDF 翻邊單球體橡膠接頭
  • KDF 翻邊單球體橡膠接頭
  • KDF 翻邊單球體橡膠接頭

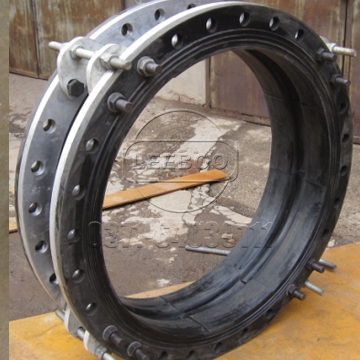

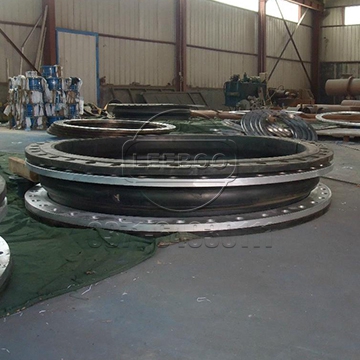

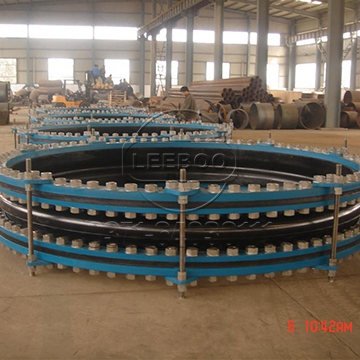

    KDF 翻邊單球體橡膠接頭

    • 【產品別名】:翻邊單球體橡膠接頭、橡膠軟連接
    • 【產品規格】:【DN32mm-DN4000mm】
    • 【產品壓力】:0.6MPa-2.5MPa
    • 【減震等級】:A級
    • 【適用范圍】:【酸、堿、腐蝕類、油、熱水、冷水、壓縮空氣、壓縮天然氣等】
    • 【產品材質】:球體為天然橡膠,法蘭為碳鋼,不銹鋼
    • 【工作溫度】:-40度至80度(還可加工耐高溫橡膠接頭)

    翻邊橡膠接頭|耐酸堿橡膠接頭|耐溫橡膠接頭|耐油橡膠接頭|等各種材質型號橡膠接頭鞏義市鑫利管道設備有限公司專業生產,庫存現貨,我公司成立多年,良好的信譽贏得客戶的滿意,歡迎新老客戶前來參觀考察,廠家電話0371-64018888 400-6596-356

    產品介紹

    KDF翻邊型橡膠接頭是根據用戶的需求KXT單球體橡膠接頭的改良版,能相對的承受更大的位移和壓力。更重要的是改良了單球體橡膠接頭在過高的壓力下發生的拉脫狀況,改良后的大翻邊橡膠接頭密封面與平焊法蘭外徑一致,而且密封面上也有鉆孔,完全將橡膠接頭與管道連接成一個整體,從而提高了橡膠接頭使用的穩定性。該產品內部致密度高、能承受較高壓力、彈性變形效果好。


    產品優勢

    KDF翻邊型橡膠接頭是由織物增強的橡膠件與平形活接頭組成,用于管道減震降噪、補償位移的接頭。它是一種高彈性、高氣密性、耐介質性和耐氣候性的管道接頭。嚴格按照標準及原料質量要求,杜絕偷工減料現像,~標準即產品原料不但需要新料,還需要~級新料。


    性能特點

    KDF翻邊型橡膠接頭是根據用戶的需求KXT單球體橡膠接頭的改良版,能相對的承受更大的位移和壓力。更重要的是改良了單球體橡膠接頭在過高的壓力下發生的拉脫狀況,改良后的大翻邊橡膠接頭密封面與平焊法蘭外徑一致,而且密封面上也有鉆孔,完全將橡膠接頭與管道連接成一個整體,從而提高了橡膠接頭使用的穩定性。該產品內部致密度高、能承受較高壓力、彈性變形效果好。橡膠接頭是由織物增強的橡膠件與松套金屬法蘭組成,用于管道隔振降噪、補償位移的接頭。 它是一種高彈性、高氣密性、耐介質性和耐氣候性的管道接頭。 鞏義鑫利嚴格按照標準及原料質量要求,杜絕偷工減料現像,~標準即產品原料不但需要新料,還需要~級新料。


    經典案例

    鞏義鑫利與吉林化工園區的翻邊單球體橡膠接頭合作項目

    鞏義鑫利與吉林化工園區的翻邊單球體橡膠接頭合作項目于昨日正式啟動??偼顿Y113億元的長鏈二元酸等5個化工項目,1月24日正式進駐吉林市化工園區,成為這個大家庭的新成員。這批新建項目中,大的亮點是生物化工園建設項目。這個項目以豐富的石蠟產品和園區完備的化工產業為資源,建設1.5萬噸/年長鏈二元酸項目、12萬噸/年工程塑料項目以及熱熔膠、麝香、粉末涂料等長鏈二元酸深加工系列項目。擬定于3月份動工的一期工程將主要建設兩條長鏈二元酸生產線。下游項目將在長鏈二元酸達產后陸續開工建設。該生物化工園項目全部建成投產后,預計年產值可達200億元。此外,吉林石化40萬噸/年ABS擴建項目完工后,產能將達到58萬噸。依靠充足的ABS原料,投資方擬在園區內建設吉林省大的年產20萬套汽車塑件、20萬套電視機及10萬套洗衣機外殼塑料等深加工項目,屆時將有效延長ABS產業鏈,滿足市場需求。

    據了解,此次吉林化工園區的5個化工項目建設與鞏義鑫利簽訂了6萬元的翻邊單球體橡膠接頭交易合同,鞏義鑫利憑借著優良的產品性能和雄厚的企業實力在眾多投標者中脫穎而出,相信在不久的將來,將是管道配件行業的一顆新星。

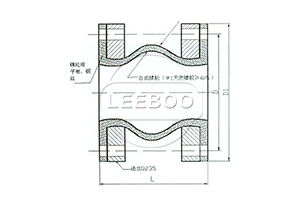

    示意圖


    零部件材料

    序號 No. 部位 Part 材料 Material
    1 主體 Body 天然橡膠(NR)、氯丁橡膠(CR)、丁基橡膠(IIR)、丁腈橡膠(NBR)、氟橡膠(FKM)、三元乙丙橡膠(EPDM)
    2 內、外襯 Inner & Outer Rubber 天然橡膠(NR) 氯丁橡膠(CR)丁基橡膠(IIR) 丁腈橡膠(NBR)氟橡膠(FKM)三元乙丙橡膠(EPDM)聚四氟乙烯(PTFE)
    3 主體骨架 Body Carcass 尼龍簾布 Nylon cord fabric
    4 增壓環 Reinforcing Ring 多股鍍銅鋼絲 Multi-strand coppering steel wire
    5 法蘭 Flange 鑄造、鍛造碳鋼 Cast and forged carbon steel(Q235)、不銹鋼 Stainless steel(201、304、316、321)、塑料 Plastic(CPVC、PVDF、PPH、UPVC、RPP)

    技術參數

    項目Item |型號Medol KDF-1 KDF-2 KDF-3 A、如介質油,酸堿物質
    B、工作溫度有特殊要求
    C、也可來函來圖定制
    D、訂貨時需說明
    A. If media is oil, acid or alkali.
    B. If special requirements for working temperature
    C. If OEM orders with drawings or samples
    D. Please Inform us about above when ordering
    工作壓力MpaWoring pressure Mpa(kgf/cm2) 1.0(10) 1.6(16) 2.5(25)
    爆破壓力Mpa Burst Pressure Mpa(kgf/cm2) 2.0(20) 3.0(30) 4.5(45)
    真空度 Kpa Vacuum  Kpa(mm/Hg) 53.3(400) 86.7(650) 100(750)
    適用溫度℃Applicable Temperature ℃ -20℃~+115℃(特殊可達-30℃~+250℃)-20℃~+115℃(-30℃~+250℃ under special conditions)
    適用介質Applicable Medium 空氣、壓縮空氣、水、海水、熱水、油、酸、堿等Air, compressed air, water, sea water, oil, acid, alkali, etc.
    注:主要零件材料同KXT型 Note: the materials of main parts are the same with those of KXT type
    公稱通徑DN
    Nominal Diameter
    (mm)
    長度
    LengthLmm
    軸向位移
    Axial displacement mm
    橫向位移
    Haorizontal isplacement mm
    偏轉角度
    Angular deflection(a1+a2)°
    mm

    英寸inch

    伸長Extension 壓縮Compression
    32 1.25 95 6 9 9 15
    40 1.5 95 6 10 9 15
    50 2 105 7 10 10 15
    65 2.5 115 7 13 11 15
    80 3 135 8 15 12 15
    100 4 150 10 19 13 15
    125 5 165 12 19 13 15
    150 6 180 12 20 14 15
    200 8 210 16 25 22 15
    250 10 230 16 25 22 15
    300 12 245 16 25 22 15
    350 14 255 16 25 22 15
    400 16 255 16 25 22 15
    450 18 255 16 25 22 15
    500 20 255-320 16 25 22 15
    600 24 260-350 16 25 22 15
    700 28 260-350 16 25 22 15
    800 32 260-350 16 25 22 15
    900 36 260-350 16 25 22 15
    1000 40 260-350 18 26 24 15
    1200 48 260-550 18 26 24 15
    1400 56 350-550 20 28 26 15
    1500 60 350-550 20 28 26 15
    1600 64 350-550 25 35 30 10
    1800 72 350-550 25 35 30 10
    2000 80 350-550 25 35 30 10
    2200 88 400-550 25 35 30 10
    2400 96 400-550 25 35 30 10
    2600 104 400-550 25 35 30 10
    2800 112 400-550 25 35 30 10
    3000 120 400-500 25 35 30 10
    3200 120 400-500 25 35 30 10
    3400 120 400-500 25 35 30 10
    3600 120 400-500 25 35 30 10
    3800 120 400-500 25 35 30 10
    4000 120 400-500 25 35 30 10
    注:1、特殊要求可按用戶圖紙制作,可選配(GB、JB、HG、CB、ANSI、DIN、BSEN、NF、EN、JIS、 等)法蘭標準生產。橡膠球體可做天然橡膠、三元乙丙橡膠、氯丁橡膠、丁基橡膠、丁腈橡膠、氟橡膠等。
    2、懸空給水使用DN200以上產品,管道必須有固定支撐或固定托架,否則產品應安裝防拉脫裝置。

    Notes:1. For OEM orders with special requirement, rubber joints can be made according to customers' drawings. Generally, flange standard is 9115.1-2000, other GB, JB, HG, CB, ANSI, DIN, BSEN, NF, EN, JIS, flanges are also available upon request. Material of rubber body can be NR natural rubber, EPDM, Neoprene, IIR butyl rubber, NBR Buna-N, FKM, etc.
    2.When rubber joints size above DN200 are used for overhead water supply system, the pipes must be equipped with fixed supports or fixed brackets, otherwise control units shall be installed on rubber joints.
    .
